Emaillierte Brauchwasserspeicher ----------------- Edelstahl Brauchwasserspeicher

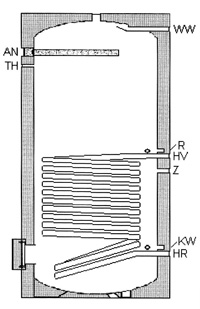

Emaillierte Standspeicher Typ: S

  • für Heizkesserl-, Fernwärme-, Solar- und Brennwerttechnik und weitere Anwendungen
  • aus Stahl S235JRG2 2-fach spezialmailliert
  • gefertigt in Deutschland nach DIN 4753 und ISO 9001 und Euronorm EN 12897
  • bis 500 Liter mit 50mm PU-Hartschaum Isolierung (nicht abnehmbar)
  • 800 und 1000 Liter mit 100mm Weichschaumisolierung (abnehmbar)
  • mit einer großflächig dimensionierten Tauscherfläche
  • Glattrohrwärmetauscher fest eingeschweißt
  • serienmäíg mit Magnesiumanode (Fremdstromanode nachrüstbar)
  • Betriebsdruck: Behälter max. 10 bar/ Rohrschlange max. 16 bar
  • Betriebstemperatur: Behälter max. 95°C/ Rohrschlange max. 110°C

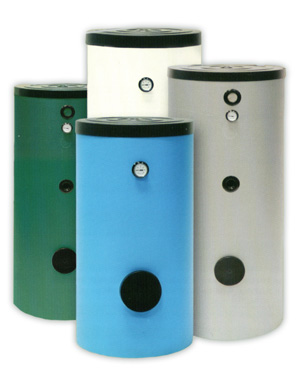

  • Standardfarbe: blau, weiß, silber oder grün (letzte Stelle der Artikelnummer)




Nenninhalte 150 Liter 200 Liter 300 Liter 400 Liter 500 Liter 800 Liter 1000 Liter
Artikelnummer s.0150.x s.0200.x  s.0300.x  s.0400.x  s.0500.x  s.0800.x  s.1000.x
x = s (RAL9006 silber) b (RAL5015 blau) w (RAL9016 weiß) g (RAL6026 grün)
Kaltwasser IG 1" IG 1" IG 1" IG 1 1/4"  IG 1 1/2" IG 1 1/2" IG 1 1/2"
Heizungsrücklauf IG 1" IG 1" IG 1" IG 1" IG 1" IG 1" IG 1"
Heizungsvorlauf IG 1" IG 1" IG 1" IG 1" IG 1" IG 1" IG 1"
Flansch (mm) 180  180  180  180  180  280  280
Zirkulation IG 3/4"  IG 3/4"  IG 3/4"  IG 1"  IG 1"  IG 1"  IG 1"
Thermometer IG 1/2"  IG 1/2"  IG 1/2"  IG 1/2"  IG 1/2"  IG 1/2"  IG 1/2"
Reglermuffe IG 1/2" IG 1/2" IG 1/2" IG 1/2" IG 1/2" IG 1/2" IG 1/2"
Warmwasser IG 1"  IG 1"  IG 1"  IG 1 1/4"  IG 1 1/2"  IG 1 1/2"  IG 1 1/2"
Entlüftung IG 1"  IG 1"  IG 1"  IG 1"  IG 1"  IG 1"  IG 1"
Höhe mit Isolierung (mm) 1070  1340  1410  1460 1710  1980  2010
Kippmaß (mm) 1206  1450  1553  1642  1868  2005  2215
Durchmesser ohne Isolierung 455  455  550  650  650  750  850
Durchmesser mit Isolierung 555  555  650  750  750  950  1050
Gewicht (kg) 91 109 127 145 165  245  340
Tauscherfläche (m²) 1,0  1,0  1,4 1,6  2,4  3,5  3,5
Leistungskennzahl* NL 2,5  NL 4,8  NL 11,0  NL 13  NL 18,0 NL 35 NL 35

*nach DIN 4708 bei 60°C

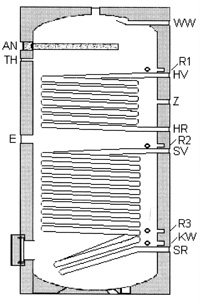

Emaillierte Solarspeicher Typ: So

  • für Solar-, Heizkessel-, Fernwärme- und Brennwerttechnik und weitere Anwendungen
  • aus Stahl S235JRG2 2-fach spezialemailliert
  • gefertigt in Deutschland nach DIN 4753 und ISO 9001 und Euronorm EN 12897
  • bis 500 Liter mit 50mm PU-Hartschaum Isolierung (nicht abnehmbar)
  • 800 und 1000 Liter mit 100mm Weichschaumisolierung (abnehmbar)
  • mit zwei großflächig dimensionierten Tauscherflächen
  • Glattrohrwärmetauscher fest eingeschweißt
  • serienmäßig mit Magnesiumanode (Fremdstromanode nachrüstbar)
  • Betriebsdruck: Behälter max. 10 bar / Rohrschlange max. 16 bar
  • Betribestemperatur: Behälter max. 95°C / Rohrschlange max. 110°C
  • Standardfarbe: blau, weiß, silber oder grün (letzte Stelle der Artikelnummer)
Zurück zur Navigation Zurück zur Navigation
Nenninhalt: 200 Liter 300 Liter 400 Liter 500 Liter 800 Liter 1000 Liter
Artikelnummer SO.0200.x SO.0300.x SO.0400.x SO.0500.x SO.0800.x SO.1000.x
x = s (RAL9006 silber) b (RAL5015 blau) w (RAL9016 weiß) g (RAL6026 grün)
Kaltwasser IG 1" IG 1" IG 1 1/4" IG 1 1/2" IG 1 1/2" IG 1 1/2"
Heizungs.- und Solarrücklauf IG 1" IG 1" IG 1" IG 1" IG 1" IG 1"
Heizungs.- und Solarvorlauf IG 1" IG 1" IG 1" IG 1" IG 1" IG 1"
E-Stab Muffe IG 1 1/2" IG 1 1/2" IG 1 1/2" IG 1 1/2" IG 1 1/2" IG 1 1/2"
Flansch (mm) 180 180 180 180 280 280
Zirkulation IG 3/4" IG 1 3/4" IG 1" IG 1" IG 1" IG 1"
Thermometer IG 1/2" IG 1/2" IG 1/2" IG 1 1/2" IG 1/2" IG 1/2"
Reglermuffe 1/2" R1/R2/R3 R1/R2/R3 R1/R2/R3 R1/R2/R3 R1/R2 R1/R2
Warmwasser IG 1" IG 1" IG 1 1/4" IG 1 1/2" IG 1 1/2" IG 1 1/2"
Entlüftung IG 1" IG 1" IG 1" IG 1" IG 1" IG 1"
Höhe mit Isolierung 1340 1410 1460 1710 1980 2010
Kippmaß (mm) 1450 1553 1642 1868 2005 2215
Durchm. ohne Isolierung (mm) 455 550 650 650 750 850
Durchm. mit Isolierung 555 650 750 750 950 1050
Gewicht (kg) 120 130 160 190 320 415
Tauscherfläche oben/unten (m²) 0,8/1,2 1,1/1,3 1,2/1,8 1,3/2,1 2,5/2,5 2,5/2,8
Leistungskennzahl* oben/unten NL 2,0/8,0 NL 2,0/9,0 NL NL 2,2/13,0 NL 2,8/18,0 NL 34,0/34,0 NL 34,0/40,0

*nach DIN 4708 bei 60°C

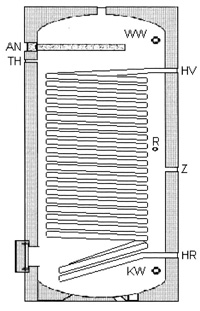

Hochleistungsstandspeicher Typ: SWP (emailliert)

  • NEU: ab 300ltr. mit zusätzlichem Rippenohrwärmetauscher im Flansch mit 2,3m², 2,5m² und 3,0m² möglich (passende Rippenohrwärmetauscher finden Sie in unserer Preisliste)
  • speziell für Wärmepumpen und Solaranlagen
  • bei großem Leistungsbedarf auch bei anderen Heizquellen einsetzbar
  • mit überdurchschnittlicher Wärmetauscherfläche
  • aus Stahl S235JRG2 2-fach spezialmailliert
  • gefertigt in Deutschland nach DIN 4753 und ISO 9001 und Euronorm EN 12897
  • serienmäßig mit Magnesiumanode
  • Fremdstromanode nachrüstbar
  • Betriebsdruck: Behälter max. 10 bar/ Rohrschlange max. 16 bar
  • Betriebsstemperatur: Behälter max. 95°C/ Rohrschlange max. 110°C
  • Standardfarbe: blau, weiß, silber oder grün (letzte Stelle der Artikelnummer)
Nenninhalt: 150 Liter 200 Liter 300 Liter 400 Liter 500 Liter
Artikelnummer SW.0150.x SWP.0200.x SWP.0300.x SWP.0400.x SWP.0500.x
x = s (RAL9006 silber) b (RAL5015 blau) w (RAL9016 weiß) g (RAL6026 grün)
Kaltwasser IG 1" IG 1" IG 1" IG 1 1/4" IG 1 1/2"
Heizungsrücklauf IG 1" IG 1" IG 1" IG 1" IG 1"
Heizungsvorlauf IG 1" IG 1" IG 1" IG 1" IG 1"
Flansch (mm) 180 180 180 180 180
Zirkulation IG 3/4" IG 3/4" IG 3/4" IG 1" IG 1"
Thermometer IG 1/2" IG 1/2" IG 1/2" IG 1/2" IG 1/2"
Reglermuffe IG 1/2" IG 1/2" IG 1/2" IG 1/2" IG 1/2"
Warmwasser IG 1" IG 1" IG 1" IG 1 1/4" IG 1 1/2"
Entlüftung IG 1" IG 1" IG 1" IG 1" IG 1"
Höhe mit Isolation (mm) 1070 1340 1410 1460 1710
Kippmaß (mm) 1206 1450 1553 1642 1868
Durchm. o. Isol. (mm) 455 455 550 650 650
Durchm. mit Isol. (mm) 555 555 650 750 750
Tauscherfläche (m²) 1,5 2,0 3,4 4,2 4,5
Leistungskennzahl* NL 6,0 NL 8,0 NL 20,0 NL 27,0 NL 34,0
*nach DIN 4708 bei 60°C

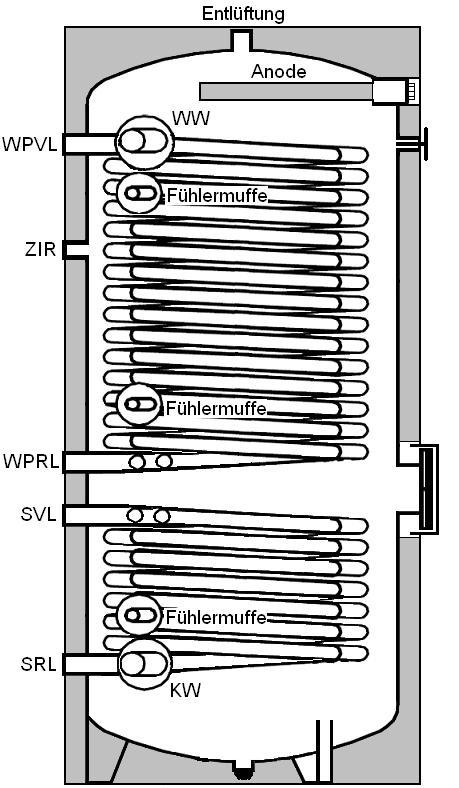

Hochleistungsstandspeicher Typ: SWP 2 (emailliert)

  • speziell für Wärmepumpen in Kombination mit Solaranlagen
  • auch für andere Heizquellen einsetzbar
  • mit überdurchschnittlich großen Wärmetauscherflächen
  • aus Stahl S235JRG2 2-fach emailliert gefertigt in Deutschland nach DIN 4753 und ISO 9001 und Euronorm EN 12897
  • Glattrohrwärmetauscher fest eingeschweißt serienmäßig mit Magnesiumanode und Thermometer
  • Fremdstromanode nachrüstbar (aufpreispflichtig)
  • Betriebsdruck Behälter 10 bar, Rohrschlange 16 bar
  • Betriebstemperatur Behälter 95°C, Rohrschlange 110°C
  • Elektroheizstab über die Flanschplatte nachrüstbar (aufpreispflichtig)
  • Isolierung fest aufgeschäumt
  • Verkleidungsfarbe silber, andere auf Anfrage








Nenninhalt: 300 Liter 400 Liter 500 Liter
Artikelnummer SWP2.0300.x SWP2.0400.x SWP2.0500.x
x = s (RAL9006 silber) s (RAL9006 silber) s (RAL9006 silber)
Kaltwasser IG 1" IG 1 1/4" IG 1 1/2"
Warmwasser IG 1" IG 1 1/4" IG 1 1/2"
Zirkulation IG 1/2" IG 1" IG 1"
Wärmepumpenvorlauf WPV  IG 1" IG 1" IG 1"
Wärmepumepnrücklauf WPR IG 1" IG 1" IG 1"
Solarvorlauf SV IG 1" IG 1" IG 1"
Solarrücklauf SR IG 1" IG 1" IG 1"
Fühlermuffen F IG 1/2" IG 1/2" IG 1/2"
Entlüftung D IG 1" IG 1" IG 1"
Gewicht 148 kg 205 kg 244 kg
Höhe mit Isolierung (mm) 1410 mm 1460 mm 1710 mm
KIppmaß (mm) 1553 mm 1642 mm 1868 mm
Durchmesser ohne Isolierung (mm) 550 mm 650 mm 650 mm
Durchmesser mit Isolierung (mm) 650 mm 750 mm 750 mm
Tauscherfläche Wärmepumpe (m²) 3,0 m² 3,5 m² 4,5 m²
Tauscherfläche Solar (m²)   1,3 m² 1,8 m²  2,1 m²

Technische Änderungen vorbehalten. Stand 10 / 2010

Zurück zur Navigation Zurück zur Navigation

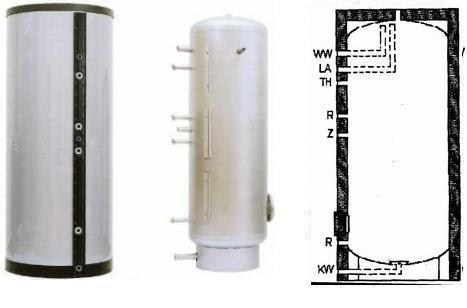

Edelstahl Pufferspeicher Typ: EP

  • für Solar-, Heizkessel-, Fernwärme und Brennwerttechnik und bei vielen weiteren Anwendungen einsetzbar
  • aus Edelstahl 1.4571 (V 4A)
  • gefertigt in Deutschland nach der Richtlinie 97 / 23 / EC:

           Norm :  DIN 4753 AD-2000 Merkblatt HP O,

           Euronorm EN 12897, DIN EN ISO 3834-2,

           DIN EN ISO 9001:2000

  • tauchgebeizt und passiviert
  • korrosionsbeständig bis 300 mg/l Chlorgehalt
  • Betriebsdruck: Behälter max. 10 bar Prüfdruck nach DIN 1,5 fach 15bar
  • Betriebstemperatur: Behälter max 95°C
  • Klemmleiste für Fühler von 6 mm bis 12 mm
  • incl. hochwertiger Weichschaumisolierung 100 mm (abnehmbar), Isolierung an den Anschlüssen gelocht
  • Bei Anlieferung Speicher auf Einwegpalette, Isolierung am Behälter

Technische Daten: Edelstahl Pufferspeicher Typ: EP
Inhalt
Artikelnr.		 150 Liter
EP.0150.s		 200 Liter
EP.0200.s		 300 Liter
EP.0300.s		 400 Liter
EP.0400.s		 500 Liter
EP.0500.s		 750 Liter
EP.0750.s		 1000 Liter
EP.1000.s
Kaltwasser (mm) 65 / IG 1 1/4" 65 / IG 1 1/4" 65 / IG 1 1/4" 65 / IG 1 1/2" 65 / IG 1 1/2" 80 / IG 2" 80 / IG 2"
Regler (mm) 310 / IG 1/2" 305 / IG 1/2" 305 / IG 1/2" 350 / IG 1/2" 350 / IG 1/2" 400 / IG 1/2" 430 IG 1/2"
Flansch 120/180 (mm) 380 455 455 505 505 550 580
Zirkulation (mm) 590 / IG 3/4" 600 / IG 3/4" 850 / IG 3/4" 870 / IG 3/4" 1120 / IG 3/4" 1165 / IG 3/4" 950 / IG 3/4"
Regler (mm) 650 / IG 1/2" 700 / IG 1/2" 950 / IG 1/2" 970 / IG 1/2" 1220 / IG 1/2" 1265 / IG 1/2" 1050 / IG 1/2"
Thermometer (mm) 730 / IG 1/2" 900 / IG 1/2" 1150 / IG 1/2" 1170 / IG 1/2" 1420 / IG 1/2" 1465 / IG 1/2" 1250 / IG 1/2"
Ladeanschluss (mm) 680 / IG 1/4" 1000 / IG 1 1/4" 1250 / IG 1 1/4" 1270 / IG 1 1/2" 1520 / IG 1 1/2" 1565 / IG 2" 1350 / IG 2"
Warmwasser (mm) 780 / IG 1 1/4" 1150 / IG 1 1/4" 1400 / IG 1 3/4" 1420 / IG 1 1/2" 1670 / IG 1 1/2" 1715 / IG 2" 1500 / IG 2"
Entlüftung (mm) 1020 / IG 1" 1370 / IG 1" 1620 / IG 1" 1650 / IG 1" 1910 / IG 1" 1995 / IG 1" 1795 / IG 1"
Höhe ges. mit Isol. (mm) 1070 1420 1670 1700 1960 2045 1865
Kippmaß ges. mit Isol. (mm) 1070 1420 1670 1700 1960 2045 1865
Durchm. o. Isol. (mm) 500 500 500 600 600 750 900
Durchm. mit Isol. (mm) 700 700 700 800 800 950 1100
Gewicht (kg) 40 55 70 80 85 135 155

*nach DIN 4708 bei 10/80/45°C, Maße in mm von unten, techn. Änderungen vorbehalten
Änderungen im Zuge der Weiterentwicklung vorbehalten, für evtl. Darstellungsfehler u. Irrtümer übernehmen wir keine Haftung. Stand 02/2011

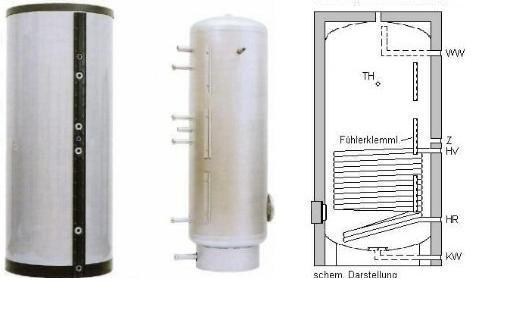

Edelstahl Solarspeicher Typ ES

  • für Solar-, Heizkessel-, Fernwärme und Brennwerttechnik und bei vielen weiteren Anwendungen einsetzbar
  • aus Edelstahl 1.4571 (V 4A)
  • gefertigt in Deutschland nach der Richtlinie 97 / 23 / EC:

           Norm :  DIN 4753 AD-2000 Merkblatt HP O,

           Euronorm EN 12897, DIN EN ISO 3834-2,

           DIN EN ISO 9001:2000

  • tauchgebeizt und passiviert
  • korrosionsbeständig bis 300 mg/l Chlorgehalt
  • Betriebsdruck: Behälter max. 10 bar Prüfdruck nach DIN 1,5 fach 15 bar
  • Betriebstemperatur: Behälter max 95°C
  • Klemmleiste für Fühler von 6 mm bis 12 mm
  • Glattrohrwärmetauscher fest eingeschweißt
  • Betriebsdruck Rohrschlange max. 25 bar
  • incl. hochwertiger Weichschaumisolierung 100 mm (abnehmbar), Isolierung an den Anschlüssen gelocht
  • Bei Anlieferung Speicher auf Einwegpalette, Isolierung am Behälter





Technische Daten: Edelstahl Standspeicher Typ: ES
Inhalt
Artikelnr.		 150 Liter
ES.0150.s		 200 Liter
ES.0200.s		 300 Liter
ES.0300.s		 400 Liter
ES.0400.s		 500 Liter
ES.0500.s		 750 Liter
ES.0750.s		 1000 Liter
ES.1000.s
Kaltwasser (mm) 65 / IG 1" 65 / IG 1" 65 / IG 1" 70 / IG 1" 70 / IG 1" 80 / IG 1 1/2" 90 / IG 1 1/2"
Heizungsrücklauf (mm) 260 / AG 1" 305 / AG 1" 305 / AG 1 1/4" 330 / AG 1 1/2" 330 / AG 1 1/2" 380 / AG 1 1/2" 405 AG 1 1/2"
Flansch 120/180 (mm) 340 365 365 390 390 440 465

Heizungsvorlauf (mm)

 685 / AG 1" 605 / AG 1" 795 / AG 1 1/4" 890 / AG 1 1/2" 890 / AG 1 1/2" 940 / AG 1 1/2" 1005 / AG 1 1/2"
Zirkulation (mm) 760 / IG 3/4" 685 / IG 3/4" 870 / IG 3/4" 975 / IG 3/4" 975 / IG 3/4" 1025 / IG 3/4" 1140 / IG 3/4"
Thermometer (mm) 1100 / IG 1/2" 1115  / IG 1/2" 1345 / IG 1/2" 1375 / IG 1/2" 1430 / IG 1/2" 1480 / IG 1/2" 1725 / IG 1/2"
Warmwasser (mm) 1130 / IG 1" 1145 / IG 1" 1375 / IG 1" 1420 / IG 1" 1670 / IG 1" 1720 / IG 1 1/2" 1995 / IG 1 1/2"
Entlüftung (mm) 1325 / IG 1" 1362 / IG 1" 1612 / IG 1" 1640 / IG 1" 1910 / IG 1" 1990 / IG 1" 2275 / IG 1"
Höhe ges. mit Isol. (mm) 1375 1410 1660 1690 1960 2040 2345
Kippmaß mit Isol (mm) 1500 1574 1802 1870 2117 2259 2549
Durchm. o. Isol. (mm) 400 500 500 600 600 750 800
Durchm. mit. Isol.  (mm) 600 700 700 800 800 950 1000
Gewicht (kg) 50 65 88 103 108 168 190
Tauscherfläche (m²) 0,9 0,9 1,4 1,8 1,8 2,4 2,8
Leistungskennzahl* NL 2 NL 4 NL 12 NL 20 NL 23 NL 35 NL 46
Dauerleistung* (ltr/h) 926 978 1522 1743 1924 2413 2846

*nach DIN 4708 bei 10/80/45°C, Maße in mm von unten, techn. Änderungen vorbehalten
Änderungen im Zuge der Weiterentwicklung vorbehalten, für evtl. Darstellungsfehler u. Irrtümer übernehmen wir keine Haftung. Stand 03/2011

Edelstahlsolarspeicher Typ ESO

  • für Solar-, Heizkessel-, Fernwärme und Brennwerttechnik und bei vielen weiteren Anwendungen einsetzbar
  • aus Edelstahl 1.4571 (V 4A)
  • gefertigt in Deutschland nach der Richtlinie 97 / 23 / EC:

           Norm :  DIN 4753 AD-2000 Merkblatt HP O,

           Euronorm EN 12897, DIN EN ISO 3834-2,

           DIN EN ISO 9001:2000

  • tauchgebeizt und passiviert
  • korrosionsbeständig bis 300 mg/l Chlorgehalt
  • Betriebsdruck: Behälter max. 10 bar Prüfdruck nach DIN 1,5 fach 15 bar
  • Betriebstemperatur: Behälter max 95°C
  • Klemmleiste für Fühler von 6 mm bis 12 mm
  • Glattrohrwärmetauscher fest eingeschweißt
  • Betriebsdruck Rohrschlange max. 25 bar
  • incl. hochwertiger Weichschaumisolierung 100 mm (abnehmbar), Isolierung an den Anschlüssen gelocht
  • Bei Anlieferung Speicher auf Einwegpalette, Isolierung am Behälter


Technische Daten: Edelstahl-Solarspeicher ESO
Inhalt
 200 Liter
ESO 200		 300 Liter
ESO 300		 400 Liter
ESO 400		 500 Liter
ESO 500		 750 Liter
ESO 750		 1000 Liter
ESO 1000
Kaltwasser (mm) 65 / IG 1" 65 / IG 1" 70 / IG 1" 70 / IG 1" 80 / IG 1 1/2" 90 / IG 1 1/2"
Solarrücklauf (mm) 305 / AG 1" 305 / AG 1 1/4" 330 / AG 1 1/2" 330 / AG 1 1/2" 380 / AG 1 1/2" 405 / AG 1 1/2"
Flansch 120 / 180 (mm) 365 365 390 390 440 465
Solarvorlauf (mm) 605 / AG 1" 795 / AG 1 1/4" 890 / AG 1 1/2" 890 / AG 1 1/2" 940 / AG 1 1/2" 1005 / AG 1 1/2"
Zirkulation (mm) 685 / IG 3/4" 870 / IG 3/4" 975 / IG 3/4" 975 / IG 3/4" 1025 / IG 3/4" 1140 / IG 3/4"
Heizungsrücklauf (mm) 765 / AG 1" 945 / AG 1 1/4" 1055 / Ag 1 1/2" 1110 / AG 1 1/2" 1115 / AG 1 1/2" 1275 / AG 1 1/2"
Heizungsvorlauf (mm) 1065 / AG 1 " 1260 / AG 1 1/4" 1325 / AG 1 1/2" 1380 / AG 1 1/2" 1430 / AG 1 1/2" 1675 / AG 1 1/2"
Thermometer (mm) 1115 / IG 1/2" 1345 / IG 1/2" 1375 / IG 1 /2" 1430 / IG 1/2" 1480 / IG 1/2" 1725 / IG 1/2"
Warmwasser (mm) 1145 / IG 1" 1375 / IG 1" 1420 / IG 1" 1670 / IG 1" 1720 / IG 1 1/2" 1995 / IG 1 1/2"
Entlüftung (mm)Höhe 1362 / IG 1" 1612 / IG 1" 1640 / IG 1" 1910 / IG 1" 1990 / IG 1" 2275 / IG 1"
Höhe ges. mit Isol. (mm) 1410 1660 1690 1960 2040 2345
Kippmaß mit Isol. (mm) 1574 1802 1870 2117 2259 2549
Durchm. ohne Isol. (mm) 500 500 600 600 750 800
Durchm. mit Isol. (mm) 700 700 800 800 950 1000
Gewicht (kg) 75 100 115 120 185 210
Tauscherfläche oben / unten (m²) oben 0,9
unten 0,9		 oben 0,9
unten 1,4		 oben 0,9
unten 1,8		 oben 0,9
unten 1,8		 oben 1,4
unten 2,4		 oben 1,6
unten 2,8
Leistungskennzahl* oben / unten oben NL 2
unten NL 4		 oben NL 3
unten NL 12		 oben NL 3
unten NL 20		 oben NL 4
unten NL 23		 oben NL 10
unten NL 35		 oben NL 14
unten NL 46
Dauerleistung* oben / unten (kr/h) oben 476
unten 975		 oben 789
unten 1522		 oben 820
unten 1743		 oben 943
unten 1924		 oben 1215
unten 2413		 oben 1348
unten 2846
*nach DIN 4708 bei 10/80/45°C, Maße in mm von unten, techn. Änderungen vorbehalten
Änderungen im Zuge der Weiterentwicklung vorbehalten, für evtl. Darstellungsfehler u. Irrtümer übernehmen wir keine Haftung. Stand 03/2011
